Описание

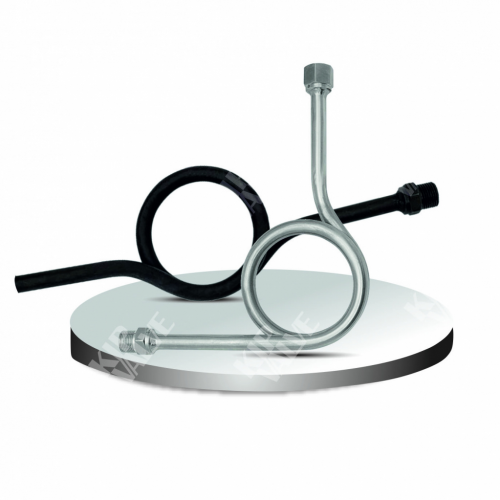

Трубки Перкинса (петлевые) KIPVALVE
Трубки Перкинса используются для защиты манометров и датчиков давления от пульсации измеряемой среды, гидравлического удара и перегрева в случаях, когда температура измеряемой среды превышает 90°С.
В зависимости от расположения трубопровода выбирают:
- трубки Перкинса прямые (ТПП) для горизонтальных трубопроводов;
- трубки Перкинса угловые (ТПУ) для вертикальных трубопроводов.
В зависимости от присоединения к процессу\прибору выбирают исполнения:
- резьба внутренняя/наружная (ВН) при монтаже через штуцер приварной (ШП KIPVALVE);
- резьба наружная/наружная (НН) при монтаже через приварную бобышку (БП KIPVALVE);
- резьба наружная/под сварку (НС) при непосредственной приварке к трубопроводу.
| Параметр | Значение |
|---|
| Материал трубки | Углеродистая сталь 20 | Нержавеющая сталь 12Х18Н10Т (AISI321) |
| Рабочее давление, МПа | 25 | 16 |
| Максимальная рабочая температура, °С | 200 | 450 |
| Резьба присоединения | G½ или M20×1,5 | |
| Исполнение (резьба) | внутренняя / наружная, наружная/наружная, наружная/под сварку, внутренняя/накидная гайка | |
| Толщина стенки, мм | 2 | |
| Модификация | Чертеж | L, мм | H, мм | M | M1 |
|---|---|---|---|---|---|
| ТПП14.G12-G12.ВН |
|
400 | 117 | G1/2 | G1/2 |
| ТПП14.М20-М20.ВН | 400 | 117 | M20x1,5 | M20x1,5 | |
| ТПП14.G12-G12.НН |
|
400 | 117 | G1/2 | G1/2 |
| ТПП14.М20-М20.НН | 400 | 117 | M20x1,5 | M20x1,5 | |
| ТПП14.G12-d14.НC |
|
382 | 117 | G1/2 | ⌀14 мм |
| ТПП14.М20-d14.НC | 382 | 117 | M20x1,5 | ⌀14 мм | |
| ТПП14.G12-G12.ВГ |
|
420 | 117 | G1/2 | G1/2 |
| ТПП14.М20-М20.ВГ | 420 | 117 | M20x1,5 | M20x1,5 |
| Модификация | Чертеж | L, мм | H, мм | M | M1 |
|---|---|---|---|---|---|
| ТПУ14.G12-G12.ВН |
|
254 | 204 | G1/2 | G1/2 |
| ТПУ14.М20-М20.ВН | 254 | 204 | M20x1,5 | M20x1,5 | |
| ТПУ14.G12-G12.НН |
|
251 | 204 | G1/2 | G1/2 |
| ТПУ14.М20-М20.НН | 251 | 204 | M20x1,5 | M20x1,5 | |
| ТПУ14.G12-d14.НC |
|
250 | 185 | G1/2 | ⌀14 мм |
| ТПУ14.М20-d14.НC | 250 | 185 | M20x1,5 | ⌀14 мм | |
| ТПУ14.G12-G12.ВГ |
|
265 | 185 | G1/2 | G1/2 |
| ТПУ14.М20-М20.ВГ | 265 | 185 | M20x1,5 | M20x1,5 |
