Описание

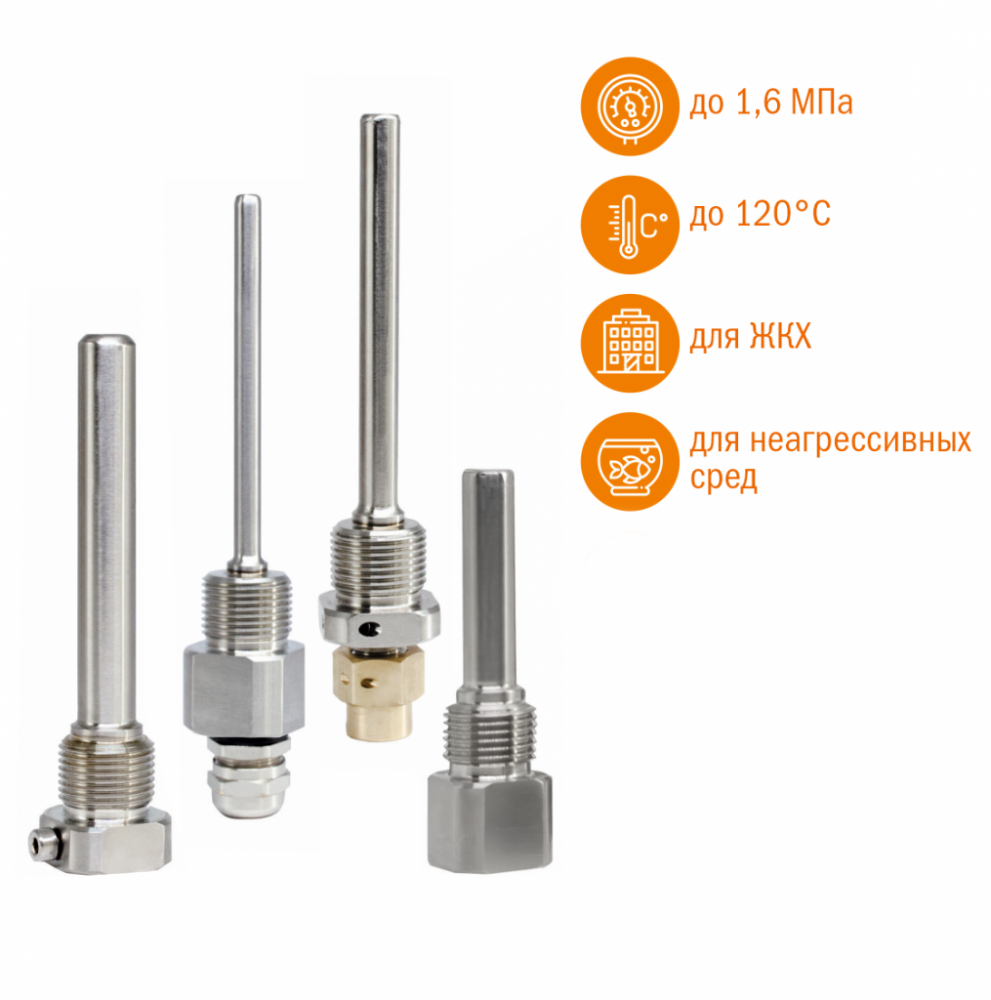

Экономичные защитные гильзы KIPVALVE ГЗТУ из нержавеющей стали для датчиков температуры
Для простых применений в условиях неагрессивных сред, малых давлений и температур.
Области применения:
- системы горячего и холодного водоснабжения,
- индивидуальные и блочные тепловые пункты (ИТП, БТП),
- трубопроводы и резервуары с неагрессивными жидкостями и газами,
- системы транспортировки и хранения сыпучего сырья,
- автоклавы.
Особенности гильз ГЗТУ:
- Российское производство - постоянные поставки.
- Стабильное качество: изготавливаются на современном оборудовании с применением станков с ЧПУ, контролем качества на каждом этапе производства и выходным контролем с испытанием на герметичность давлением.
- Улучшенные характеристики: продукция проходит дополнительную механическую обработку поверхности гильзы методом шлифования и полирования что придает не только глянец готовому изделию, но и препятствует излишнему налипанию продукта и образованию накипи, сохраняя неизменным показатель тепловой инерции.
- Легкость монтажа: исполнение резьбы штуцеров в точном соответствии с требованиями ГОСТ обеспечивает стабильное качество и легкость вкручивания гильз защитных в ответную резьбовое соединение (бобышки КИПВАЛЬВ)*.
- Стойкость к коррозии. Изготовлены из нержавеющей стали 12Х15Г9НД (AISI 201). Из стали этой марки производят многие бытовые предметы: мойки, столы, полотенцесушители.
- Выдерживают давление до 1,6 МПа и температуру до 120°C.
- Низкая стоимость. Нет переплаты за "лишние" в неагрессивных условиях характеристики: давление до 25МПа, температуру до 400°C.
| Экономичная серия ГЗТУ | ||||
|---|---|---|---|---|
| Модель | ГЗТУ… | ГЗТУ…-ВМ4 | ГЗТУ… -CМ12 | ГЗТУ…-PG |
| Рабочее давление, МПа | <1,6 МПа | ||||||
| Рабочая температура, °C | - 40 … + 120°C | - 40 … + 80°C | |||||
| Материал гильзы | нерж. сталь 12Х15Г9НД (AISI 201) | ||||||
|
Номинальная длинна монтируемого датчика, L, мм |
60, 80, 100, 120, 160, 180, 200, 250, 320 | 40, 60, 80, 100 (иное по запросу) | |||||
|
Номинальный диаметр монтируемого датчика, мм |
8 | 4 | 6 | 8 | 10 | 6 | 4 |
|
Трубка гильзы, (диаметр) х (толщина), мм |
12х1 | 6х0,8 | 8х0,8 | 10х0,8 | 12х0,8 | 8х0.8 | 6х0.8 |
|
Монтажное присоединение к процессу |
М20х1.5 G1/2 |
М20х1.5, М12х1.5 G1/2, G1/4 |
М20х1.5 G1/2 |
М20х1.5 G1/2 |
М20х1.5 G1/2 |
||
|
Монтажное присоединение со стороны датчика |
Резьба М20х1.5 | Фиксация стопорным винтом | Металлический цанговый зажим | Сальниковый ввод PG (пластик, металл) | |||
|
Возможность пломбировки |
- | есть | есть | - | |||
| Исполнение штуцера | под ключ: S24 для G1 (M20x1.5), S19 для G1 (М12х1.5) | ||||||
| Обозначение | Наименование | М | М1 | L, мм |
|---|---|---|---|---|
| ГЗТУ-08.060…320.М20-М20 | Гильза защитная под датчик 8 мм | М20 | М20 | 65…325 |
| ГЗТУ-08.060…320.М20-G1/2 | G1/2 |
| d, мм | M | L, мм | L1, мм |
|---|---|---|---|
| 4; 6 | G1/2, G1/4, M12x1,5, M20x1,5 | 40…100 | 38…98 |
| 8; 10 | G1/2 M20x1,5 | 40…100 | 38…98 |
| d, мм | M | L, мм | L1, мм |
|---|---|---|---|
| 6 | M20x1,5 | 40…100 | 38…98 |
| d, мм | Присоединение | M | L, мм | L1, мм |
|---|---|---|---|---|
| 4 | PG7/PG9 | М20х1,5, G1/2 | 40…100 | 38…98 |
