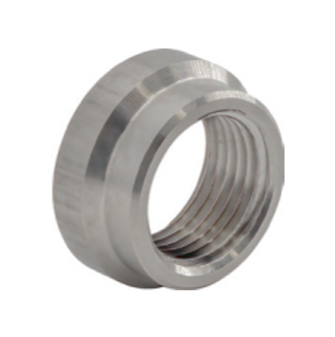

Бобышка для поплавковых датчиков уровня с неподвижной гайкой
Бобышки KIPVALVE предназначены для приваривания на трубопровод либо технологическое оборудование с целью обеспечить возможность монтажа измерительного оборудования.
Имеют большое проходное сечение и используются для датчиков с неподвижной гайкой (резьбой). Уплотнение происходит либо по резьбе, при использовании уплотнительных материалов, либо по верхнему торцу бобышки при использовании шайбы.
| Наименование | Материал | Резьба | Описание | Чертеж | Изображение |
|---|---|---|---|---|---|
| БП.ТА.1.СТ20.20Х1,5.25 | сталь 20 | М20х1,5 |
прямая проходная высота 25 мм |
|
|
| БП.ТА.1.СТ20.20Х1,5.40 | сталь 20 | М20х1,5 |
прямая проходная высота 40 мм |
|
|
| БП.ТА.1.12Х.20х1,5.40 | нерж. сталь 12Х18Н10 | ||||
| БП.ТА.1.СТ20.G1/2.40 | сталь 20 | G1/2" |
|
||
| БП.ТА.1.12Х.G1/2.40 | нерж. сталь 12Х18Н10 | ||||
| БУ.ТА.1.СТ20.20Х1,5.40 | сталь 20 | М20х1,5 | угловая проходная высота 43 мм |
|
|
| БУ.ТА.1.12Х.20Х1,5.40 | нерж. сталь 12Х18Н10 |
Имеют большое проходное сечение и используются для датчиков с неподвижной гайкой (резьбой). Уплотнение происходит либо по резьбе, при использовании уплотнительных материалов, либо по верхнему торцу бобышки при использовании шайбы.
| Наименование | Материал | Резьба | Описание | Чертеж | Изображение |
|---|---|---|---|---|---|
| БП.ТА.1.СТ20.G1/4.40 | сталь 20 | G1/4" | для датчиков давления с присоед. по DIN3852-E (EN ISO 1179-2) |
|
|
| БП.ТА.1.12Х.G1/4.40 | нерж. сталь 12Х18Н10 | G1/4" | |||
| БП.ТА.1.12Х.G1.21 | нерж. сталь 12Х18Н10 | G1" | для датчиков давления с фронтальной мембраной |
|
|
| БП.ТА.1.12Х.G1/2.13 | нерж. сталь 12Х18Н10 | G1/2" | для поплавковых датчиков уровня |
|
|
| БП.ТА.1.СТ20.Rc1.18 | сталь 20 | Rc1 | для вибрационных датчиков уровня |
|
|
| БП.ТА.1.12Х.Rc1.18 | нерж. сталь 12Х18Н10 | ||||
| БП.ТА.1.СТ20.G3/4.25 | сталь 20 | G3/4" | для ротационных датчиков уровня |
|
|
| БП.ТА.1.СТ20.G1.25 | сталь 20 | G1" |
|
|
|
| БП.ТА.1.СТ20.G1-1/2.25 | сталь 20 | G1 1/2" |
|
|
Используются для датчиков с подвижной гайкой (резьбой). Уплотнение происходит преимущественно по нижнему торцу штуцера датчика с использованием шайбы.
| Наименование | Материал | Резьба | Описание | Чертеж | Изображение |
|---|---|---|---|---|---|
| БП.ТА.2.СТ20.G1/2.40 | сталь 20 | G1/2" | прямая с упором высота 40 мм |
|
|
| БП.ТА.2.12Х.G1/2.40 | нерж. сталь 12Х18Н10 | ||||
| БП.ТА.2.СТ20.20Х1,5.40 | сталь 20 | 20Х1,5 |
|
||
| БП.ТА.2.12Х.20х1,5.40 | нерж. сталь 12Х18Н10 |
Используются для датчиков с подвижной гайкой (резьбой). Уплотнение происходит преимущественно по нижнему торцу штуцера датчика с использованием шайбы.
| Наименование | Материал | Резьба | Описание | Чертеж | Изображение |
|---|---|---|---|---|---|
| БП.ТА.2.СТ20.G1/4.40 | сталь 20 | G1/4 | для датчиков давление с присоединением по EN837, высота 40 мм |
|
|
| БG.ТА.2.12Х.G1/4.40 | нерж. сталь 12Х18Н10 | ||||
| БП.ТА.2.09Г.20х1,5.128 | сталь 09Г2С | М20х1,5 | для подключения аппаратуры КИПиА к трубопроводам высокого давления |
|
|
| БП.ТА.2.09Г.22х1,5.128 | М22х1,5 |
| |||
| БПГ.ТА.2.СТ20.20Х1,5.6,5.37 | сталь 20 | М20х1,5 | для монтажа датчиков давления к газопроводу |
|
|
| Наименование | Материал | Резьба | Описание | Изображение |
|---|---|---|---|---|
| ПР.ТА.09Г.20х1,5.38 | алюминий | М20х1,5 | Пробка-заглушка с наружной резьбой для проведения гидроиспытаний в трубопроводе |
|
